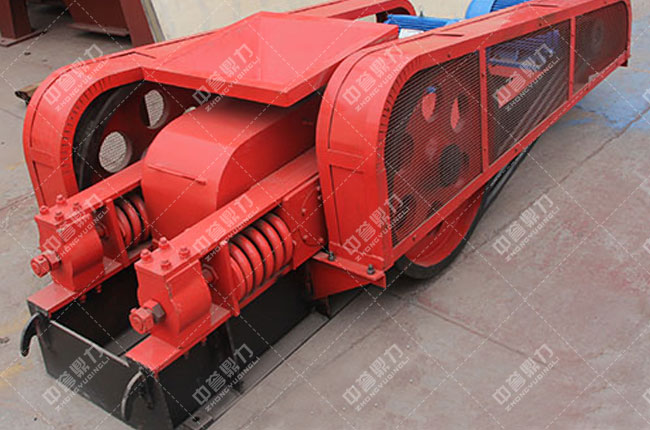

对辊制砂机的安装与试车

一、安装的技术要求

1) 制砂机主轴的水平度允差≤0.2mm/m;

2) 制砂机主轴垂直方向的允差≤1mm/m;

3) 制砂机主轴与电动机主轴的同轴度允差为Φ0.1mm;

4) 制砂机联轴器与电动机联轴器的轴线偏角≤40′。

二、对辊制砂机安装

本说明书提供的安装布置图，仅用于表示对辊制砂机与电动机的排列位置，用户应参照图样结合上料、排料等具体情况另行设计总的安装布置图。制砂机的安装应在安装基础平台紧固后进行。

安装方法如下：

1) 安装时先检查基础上的各预留孔位置、安装高程是否与安装布置图相符，然后将制砂机和电动机分别吊装于基础上，对准基础上预先拉好的线，在底座用楔形垫块初调到符合安装的技术要求，并锁上地脚螺母。

2) 精调制砂机，使之符合安装的技术要求，并拧紧对辊制砂机的地脚螺母，然后精调电动机，使之符合安装的技术要求，并拧紧电动机的地脚螺母。

3) 部安装完毕后，用手转动轮齿，主轴须转动灵活，轻便自如。如遇到卡死，须重新调整，达到要求为止。

三、对辊制砂机试车

对辊制砂机安装完毕后，应进行2～4h的空载试车和5～6h的负荷试车。要经过盘车，无卡住现象后才能试车。

空载试车

空载试车在不给料的情况下进行，应达到如下要求：

1) 按启动程序启动和停车，电气连锁系统应符合设计要求;

2) 所有紧固件应牢固，无松动现象;

3) 齿轮转动平衡;

4) 轴承高温度不过75℃;

5) 轴承润滑正常，无漏油现象。

负荷试车 负荷试车应在空载试车合格后进行，除符合空载试车的要求外，还须达到如下要求：

1) 不应出现显著振动和异常响声;

2) 给料位置正确，排料正常;

3) 机器在启动前，不允许预加物料;

4) 机器在启动后，须运转平稳后方可加入物料;

5) 须在制砂机内物料排尽后才能停机;

6) 5～6h的负荷试车结束后，停车检查机器各部分运转情况，紧固各连接螺栓。
